Dobór odpowiednich zabezpieczeń termicznych dla silnika o mocy 7,5 kW stanowi kluczowy krok wpływający na jego trwałość i bezpieczeństwo pracy. Właściwe zabezpieczenia niezbędnie ograniczają ryzyko przeciążeń, które mogą prowadzić do uszkodzenia silnika. W praktyce oznacza to konieczność zastosowania zarówno termika, chroniącego przed przeciążeniami, jak i czujników sygnalizujących zanik faz. Bez tych elementów silnik, zwłaszcza w czasie rozruchu, naraża się na wysoki pobór prądu, co może skutkować zalaniem lub wręcz spaleniem uzwojeń. Dla zainteresowanych tą tematyką: sprawdź, jak bezpiecznie i efektywnie ładować akumulator.
- Dobór odpowiednich zabezpieczeń termicznych jest kluczowy dla trwałości i bezpieczeństwa silnika 7,5 kW.
- Warto ustalić prąd znamionowy silnika, który zwykle wynosi od 14 do 16 A dla tego typu urządzenia.
- Wybór odpowiedniego typu przekaźnika termicznego, dedykowanego do silników elektrycznych, jest niezbędny.
- Ustawienie termika na wartość 1,05 x In oraz 58% dla układów gwiazda-trójkąt zapewnia skuteczną ochronę.
- Zastosowanie czujnika zaniku faz oraz wyłącznika silnikowego chroni silnik i całą instalację elektryczną przed przeciążeniem i zwarciem.
- Rozruch gwiazda-trójkąt minimalizuje początkowy prąd, co zwiększa żywotność komponentów silnika.
- Właściwie dobrane zabezpieczenia wpływają na efektywność działania i minimalizują ryzyko awarii, co przekłada się na znaczne oszczędności finansowe.
Szczególną wagę przywiązujemy do sytuacji, w której silnik musiałby pracować przez dłuższy czas lub w trudnych warunkach, takich jak przemysł. Ustawiając zabezpieczenia na odpowiednich wartościach parametrów prądowych, na przykład 1,05 x In dla przekaźnika termicznego, zapewniamy odłączenie silnika w przypadku rzeczywistego przeciążenia. Dzięki takim działaniom możemy uniknąć ryzyka uszkodzenia, co przynosi korzyści zarówno sprzętowi, jak i naszemu portfelowi. W końcu naprawy potrafią generować znaczące koszty, szczególnie w przypadku większych jednostek.
Odpowiedni dobór zabezpieczeń zapewnia długą żywotność silnika
Nie można także zapominać, że zabezpieczenia termiczne oraz zabezpieczenia przeciążeniowe powinny być szczegółowo dostosowane do charakterystyki zasilania oraz długości kabli. Użycie czujnika zaniku faz przed zabezpieczeniem nie tylko chroni silnik, ale również całą instalację elektryczną. To bardzo istotne, ponieważ uszkodzenie obwodów zasilających może prowadzić nie tylko do awarii silnika, ale także do poważniejszych problemów w całym systemie energetycznym. Dlatego dobry fachowiec powinien przeanalizować całą instalację, by dobrać odpowiednie parametry zabezpieczeń, co znacząco zwiększa ich efektywność.
Właściwie dobrane zabezpieczenia to klucz do bezpieczeństwa i długowieczności sprzętu. Inwestycja w nie przynosi korzyści na wielu płaszczyznach, zarówno finansowych, jak i operacyjnych.
Na koniec warto wyraźnie podkreślić, że zabezpieczenia to nie tylko dodatkowy koszt, ale przede wszystkim inwestycja w bezawaryjność oraz efektywność działania silnika. Jak już tu jesteś to sprawdź, jak wybrać idealny silnik zaburtowy na rejs. Odpowiedni wybór termików, wyłączników silnikowych czy czujników faz z pewnością przyczyni się do wydłużenia okresu eksploatacji silnika oraz zminimalizuje ryzyko awarii. W końcu każdy z nas pragnie, aby sprzęt działał niezawodnie, a dobór zabezpieczeń termicznych stanowi istotny krok w kierunku bezproblemowej pracy oraz codziennego spokoju ducha.

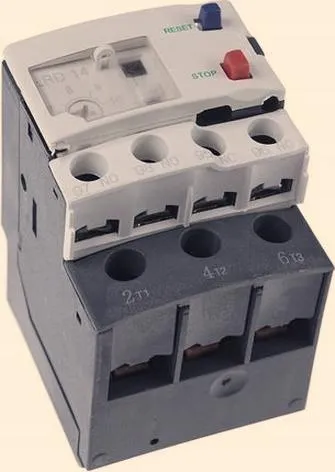

Jak dobrać odpowiedni termik do silnika o mocy 7,5 kW?
Dobór odpowiedniego termika do silnika o mocy 7,5 kW ma kluczowe znaczenie, ponieważ wpływa na prawidłowe działanie oraz długowieczność urządzenia. W poniższej liście znajdziesz istotne wskazówki, które ułatwią ci zarówno dobór, jak i prawidłowe ustawienie termika, co przyczyni się do skutecznej ochrony silnika przed przeciążeniami i zwarciami.
- Ustal prąd znamionowy silnika: Zanim przystąpisz do doboru termika, sprawdź tabliczkę znamionową silnika. Ustal prąd znamionowy (In), który odgrywa kluczową rolę przy doborze termika. W przypadku silnika o mocy 7,5 kW prąd ten zazwyczaj wynosi od 14 do 16 A. Wartości te mogą się różnić w zależności od konstrukcji silnika oraz jego obciążenia.
- Wybierz odpowiedni typ termika: Na rynku dostępne są różne typy zabezpieczeń termicznych, jednak dla silników o mocy powyżej 7 kW najczęściej spotyka się przekaźniki termiczne. Wybierz taki, który posiada zakres nastawień odpowiadający prądowi znamionowemu oraz jest dedykowany do zabezpieczania silników elektrycznych.
- Nastaw wartość prądu na termiku: Jeżeli masz do czynienia z silnikami wyposażonymi w układ rozruchowy gwiazda-trójkąt, ustawienie termika powinno wynosić około 58% wartości prądu znamionowego silnika. Dla silnika 7,5 kW wartość termika powinna oscylować w przedziale 6-10 A, co zapewni skuteczną ochronę przeciążeniową podczas pracy. Ustawienie 1,05 x In również przyniesie korzyści, pozwalając na minimalną tolerancję na chwilowe przeciążenia podczas rozruchu.
- Zastosuj odpowiednie zabezpieczenia: Oprócz termika warto również zainwestować w czujnik zaniku faz oraz wyłącznik silnikowy. Czujnik powinien być umiejscowiony w obwodzie przed termikiem, co umożliwi mu odpowiednie reagowanie na ewentualne problemy z zasilaniem. Wyłącznik silnikowy natomiast zabezpieczy całą instalację przed przeciążeniami lub zwarciem.
Termik a rozruch gwiazda-trójkąt – co warto wiedzieć?
Rozruch silnika elektrycznego fascynuje mnie od lat. Wszyscy zdajemy sobie sprawę, że podczas włączania silniki potrzebują znacznie większego prądu niż podczas normalnej eksploatacji. Dlatego tak ważne jest stosowanie odpowiednich zabezpieczeń, które skutecznie chronią przed przeciążeniem. Jednym z popularnych sposobów rozruchu jest połączenie gwiazda-trójkąt, które umożliwia redukcję początkowego prądu płynącego przez silnik. Taki mechanizm z kolei minimalizuje ryzyko uszkodzenia komponentów i znacznie zwiększa ich żywotność.
Rozruch gwiazda-trójkąt obniża początkowy prąd
Kiedy uruchamiamy silnik w układzie gwiazda-trójkąt, najpierw działa on w konfiguracji gwiazdy, co prowadzi do zmniejszenia napięcia oraz prądu roboczego. Takie podejście gwarantuje, że silnik nie naraża się na nagłe przeciążenia, które mogłyby skutkować awarią. Niemniej jednak kluczowe jest odpowiednie dobranie zabezpieczeń, między innymi stosując przekaźnik termiczny. Jego poprawne ustawienie, które powinno wynosić około 58% wartości prądu znamionowego silnika, stanowi istotny element ochrony. Dzięki takiemu działaniu możemy mieć pewność, że gdy dojdzie do przeciążenia, nasze urządzenie zareaguje na czas, chroniąc nasz sprzęt.
Termik jest niezbędnym elementem w instalacji silnika
Nie można zignorować roli, jaką pełni termik w całym systemie. Działa on jako zabezpieczenie przeciążeniowe, które monitoruje strumień prądowy i wyłącza silnik w momencie, gdy zauważy nadmierny pobór mocy. Ważne, aby termik znajdował się w odpowiednim miejscu, najlepiej jak najbliżej silnika, aby nie ograniczać efektywności działania całego układu. Odpowiednio dobrane zabezpieczenia, zarówno termiki, jak i inne elementy, na przykład czujniki zaniku fazy, stanowią fundament bezpieczeństwa i efektywności pracy silnika.
Podsumowując wszystkie te aspekty, stwierdzam, że poprawny dobór zabezpieczeń w instalacjach elektrycznych, jak w przypadku silników z rozruchem trójkąt-gwiazda, nie tylko zapewnia bezpieczeństwo, ale też prostotę i efektywność. Każdy, kto zamierza włączyć silnik, powinien zrozumieć, jak te różne elementy współdziałają ze sobą. Czasami warto skonsultować się ze specjalistą, aby osiągnąć najlepsze rezultaty. Zrozumienie tego tematu przekłada się nie tylko na bezpieczeństwo, ale także na dłuższą żywotność urządzenia.
Ciekawostką jest to, że stosowanie rozruchu gwiazda-trójkąt nie tylko obniża początkowy prąd silnika, ale także może znacznie zredukować hałas oraz wibracje podczas rozruchu, co przyczynia się do większej komfortu pracy w otoczeniu przemysłowym.
Wybór odpowiednich czujników dla silnika 7,5 kW – jakie mają znaczenie?
Wybór odpowiednich czujników i zabezpieczeń dla silnika o mocy 7,5 kW odgrywa kluczową rolę w zapewnieniu prawidłowego działania oraz bezpieczeństwa instalacji. Poniżej przedstawiam szczegółową listę kroków, które pomogą w doborze właściwych komponentów oraz ich odpowiednim umiejscowieniu.
- Określenie parametrów silnika. Aby ustalić, jakie zabezpieczenia są potrzebne, zmierz prąd znamionowy silnika na podstawie jego tabliczki znamionowej. Warto również uwzględnić, czy silnik był wcześniej używany, co może wpłynąć na jego obecne parametry. Przy rozruchu pamiętaj, iż silnik podczas włączania pobiera większy prąd, co również należy uwzględnić.
- Wybór zabezpieczeń nadprądowych. Zastosuj wyłącznik silnikowy, który odpowiednio dobrany do maksymalnego poboru prądu, zabezpieczy instalację przed zwarciem. Zaleca się, aby wartość zabezpieczenia wynosiła nie mniej niż 25 A. Upewnij się, że wyłącznik będzie odpowiedni do warunków pracy silnika, szczególnie w sytuacji, gdy może wystąpić zanik fazy.
- Instalacja czujnika zaniku fazy. Ten czujnik powinien znaleźć się w obwodzie, aby chronić silnik przed uszkodzeniem wskutek braku pojedynczej fazy. Połóż go za zabezpieczeniem zwarciowym, co zapewni prawidłowe działanie w sytuacjach awaryjnych. Dodatkowo, powinien współpracować z przekaźnikiem termicznym, co zminimalizuje ryzyko uszkodzenia silnika.
- Dobór przekaźnika termicznego. Ustaw przekaźnik termiczny na wartość 1,05 x In dla układów z rozruchem gwiazda-trójkąt. Pamiętaj, że dla tego typu układu prąd na termiku nie powinien wynosić 100% znamionowego prądu silnika. Optymalny zakres nastaw wynosi 58% wartości prądu, co skutecznie chroni przed przeciążeniem.
- Wybór przełącznika gwiazda-trójkąt. Upewnij się, że przełącznik pasuje do obciążenia silnika oraz wytrzyma prąd znamionowy. Użycie takiego przełącznika pozwala na zmniejszenie prądu rozruchowego, co minimalizuje ryzyko uszkodzenia oraz wybicia bezpieczników podczas uruchamiania silnika.

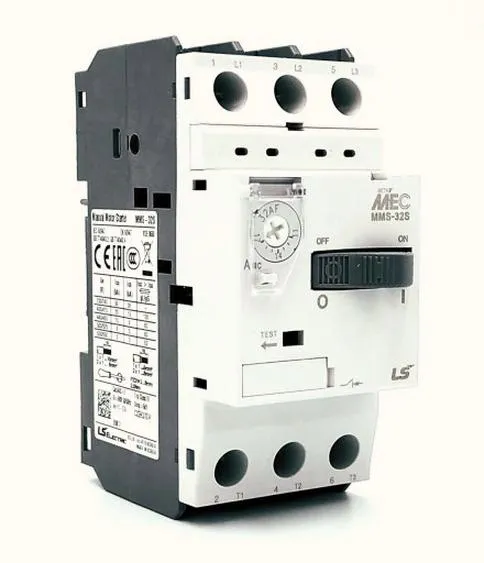

Zalety stosowania wyłączników silnikowych w instalacjach 7,5 kW
Stosując wyłączniki silnikowe w instalacjach o mocy 7,5 kW, można zyskać wiele korzyści, które znacznie ułatwiają zarządzanie oraz poprawiają bezpieczeństwo pracy silników elektrycznych. Po pierwsze, te wyłączniki skutecznie chronią silniki przed przeciążeniem oraz zwarciami, a to minimalizuje ryzyko uszkodzeń. Kiedy silnik startuje, pobiera on zdecydowanie wyższy prąd niż w trakcie normalnej pracy, co może prowadzić do awarii. Dzięki automatycznej reakcji wyłącznika silnikowego na nadmiarowy prąd, możliwe jest unikanie kosztownych napraw lub wymiany całego urządzenia.
Warto też zwrócić uwagę na inną zaletę, czyli łatwość wyłączania oraz włączania silnika. W sytuacjach, gdy potrzebne jest szybkie odłączenie sprzętu, wyłącznik silnikowy zapewnia realizację tego w sposób szybki i bezpieczny. Praktycznie oznacza to większą efektywność pracy oraz możliwość szybkiego reagowania na nieprzewidziane okoliczności. Dodatkowo, instalacja tego typu urządzenia przynosi większy komfort dla operatora, który nie musi obawiać się nadmiernych obciążeń ani nagłych zjawisk, takich jak zanik fazy.
Wyłączniki silnikowe mają kluczowe znaczenie w ochronie silników elektrycznych
Warto także zwrócić uwagę na współpracę wyłączników silnikowych z innymi zabezpieczeniami. Na przykład, decydując się na czujniki zaniku fazy oraz termiki, można stworzyć kompleksowy system ochrony, który skutecznie reaguje na różnorodne zagrożenia. Takie podejście nie tylko maksymalizuje zabezpieczenie silnika, ale również wydłuża jego żywotność. A jak już mówimy o tym, odwiedź artykuł o doborze mocy silnika elektrycznego. Współpraca wszystkich tych elementów w sposób synergiczny zapewnia ciągłość oraz stabilność pracy całej instalacji.
Reasumując, wyłączniki silnikowe stanowią kluczowy element każdej instalacji o mocy 7,5 kW. Dzięki nim, zaawansowane technologie działają w sposób bardziej niezawodny oraz bezpieczny. Wierzę, że każdy, kto zajmuje się instalacjami elektrycznymi, powinien rozważyć ich wdrożenie, aby zwiększyć efektywność oraz bezpieczeństwo swoich systemów. W końcu, inwestowanie w odpowiednie zabezpieczenia to inwestycja w przyszłość działającego sprzętu oraz bezpieczeństwo jego użytkowników.
| Zaleta | Opis |
|---|---|
| Ochrona przed przeciążeniem i zwarciem | Minimalizuje ryzyko uszkodzeń silników elektrycznych poprzez automatyczną reakcję na nadmiarowy prąd. |
| Łatwość wyłączania i włączania | Umożliwia szybkie i bezpieczne odłączenie sprzętu, co zwiększa efektywność i komfort pracy operatora. |
| Współpraca z innymi zabezpieczeniami | Możliwość integracji z czujnikami zaniku fazy oraz termiki, co tworzy kompleksowy system ochrony. |
| Wydłużenie żywotności silnika | Skuteczna ochrona i synergia z innymi elementami zabezpieczeń zapewniają stabilność i ciągłość pracy. |
| Zwiększenie bezpieczeństwa i niezawodności | Działanie zaawansowanych technologii w sposób bardziej niezawodny oraz bezpieczny w instalacjach o mocy 7,5 kW. |
Najczęstsze pytania i odpowiedzi (FAQ)
Dlaczego dobór zabezpieczeń termicznych jest kluczowy dla silnika o mocy 7,5 kW?Dobór zabezpieczeń termicznych jest kluczowy, ponieważ wpływa na trwałość i bezpieczeństwo pracy silnika. Właściwe zabezpieczenia ograniczają ryzyko przeciążeń, które mogą prowadzić do uszkodzenia silnika, co jest istotne zwłaszcza podczas rozruchu, gdzie silnik narażony jest na wysoki pobór prądu.
Jak ustalić prąd znamionowy silnika przed doborem termika?Aby ustalić prąd znamionowy silnika, należy sprawdzić tabliczkę znamionową urządzenia. W przypadku silnika o mocy 7,5 kW prąd ten zwykle wynosi od 14 do 16 A, a wartości te mogą się różnić w zależności od konstrukcji silnika oraz jego obciążenia.
Jakie zabezpieczenia są zalecane dla silnika 7,5 kW?Rekomenduje się zastosowanie przekaźnika termicznego oraz czujnika zaniku faz. Przekaźnik powinien być dostosowany do prądów znamionowych silnika, a czujnik powinien znajdować się w obwodzie przed termikiem, aby skutecznie reagować na problemy z zasilaniem.
Co to jest rozruch gwiazda-trójkąt i jak wpływa na silnik?Rozruch gwiazda-trójkąt to metoda, która obniża początkowy prąd płynący przez silnik w momencie uruchamiania. Dzięki redukcji prądu w czasie rozruchu zmniejsza się ryzyko uszkodzenia komponentów, co przyczynia się do zwiększenia żywotności silnika.
Jakie są zalety stosowania wyłączników silnikowych w instalacjach 7,5 kW?Stosowanie wyłączników silnikowych przynosi wiele korzyści, w tym skuteczną ochronę silników przed przeciążeniem oraz zwarciami. Dodatkowo, ułatwiają one szybkie wyłączanie oraz włączanie silnika, co zwiększa komfort pracy operatora oraz minimalizuje ryzyko uszkodzeń podczas eksploatacji.
